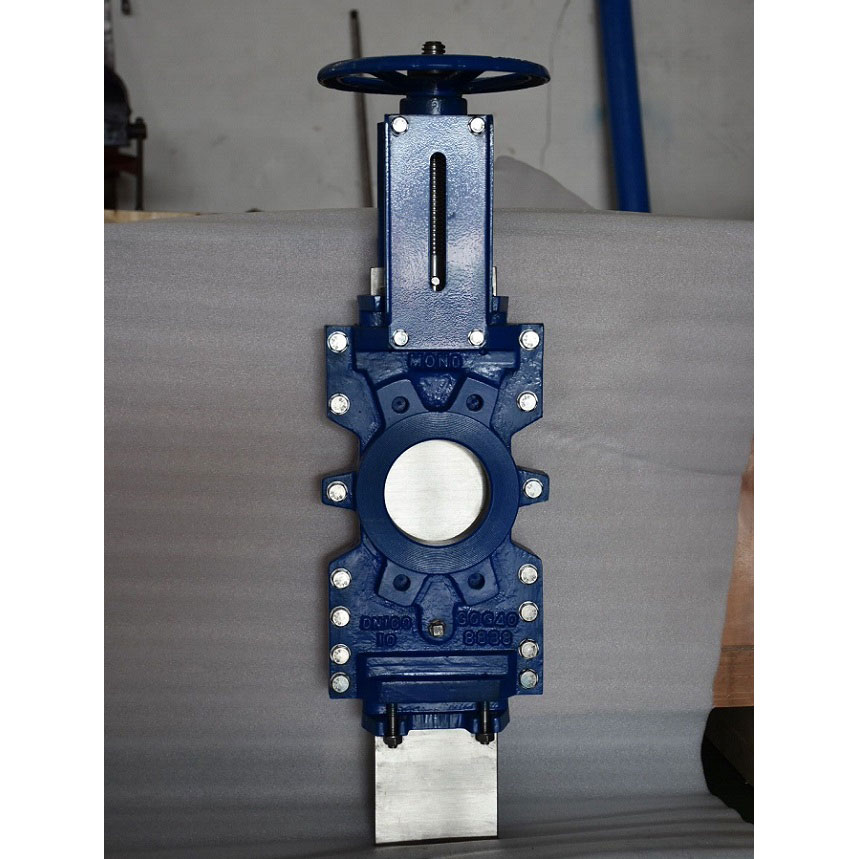

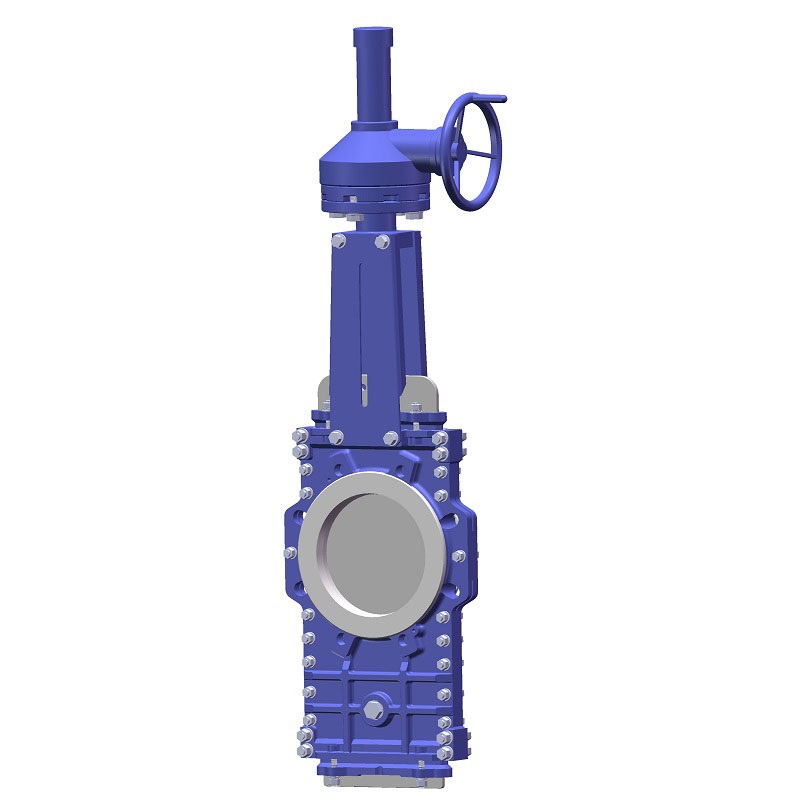

穿透式插板刀閘閥

產品描述：QZC型穿透式氣動插板閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作，閥腔與閘板間隙較小，不會隨著閘板移動而把介質停留在閥腔中。

型號：QZC

口徑: DN50-600

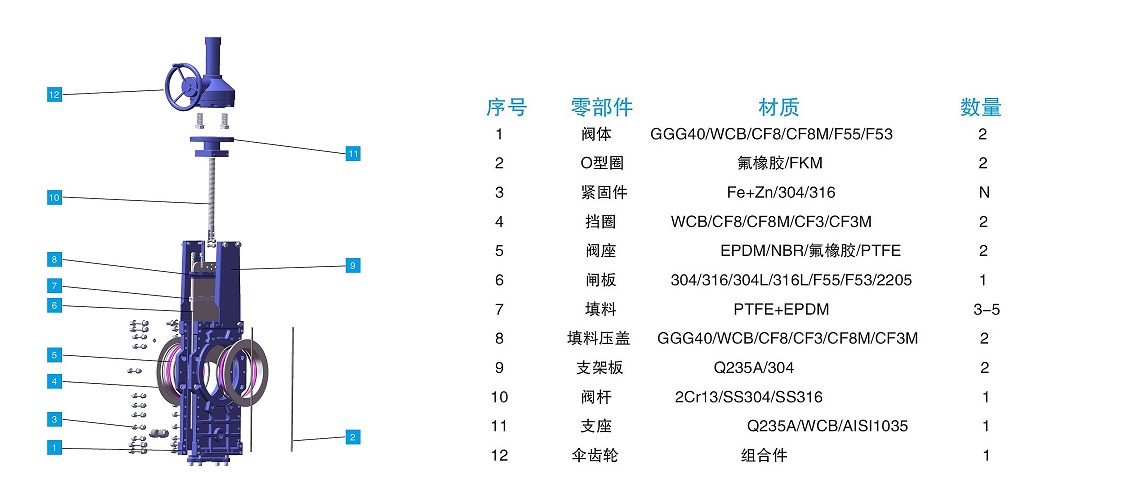

閥體：WCB、CF8、CF8M

閘板：SS304、SS316、SS316L、SS310、2205、F53、F55

閥座：EPDM，NBR、PTFE、Viton、金屬閥座

填料：四氟、橡膠、石墨、芳綸，高水基

手動驅動方式: 分手輪驅動、傘齒輪驅動、正齒輪驅動，械桿，鏈輪等

自動驅動方式: 分電動，氣動，液壓式、電液動

工作壓力:

DN 50 - DN 250        10 kg

DN 300 - DN 400       6 kg

DN 450                    5 kg

DN 500 - DN 600       4 kg

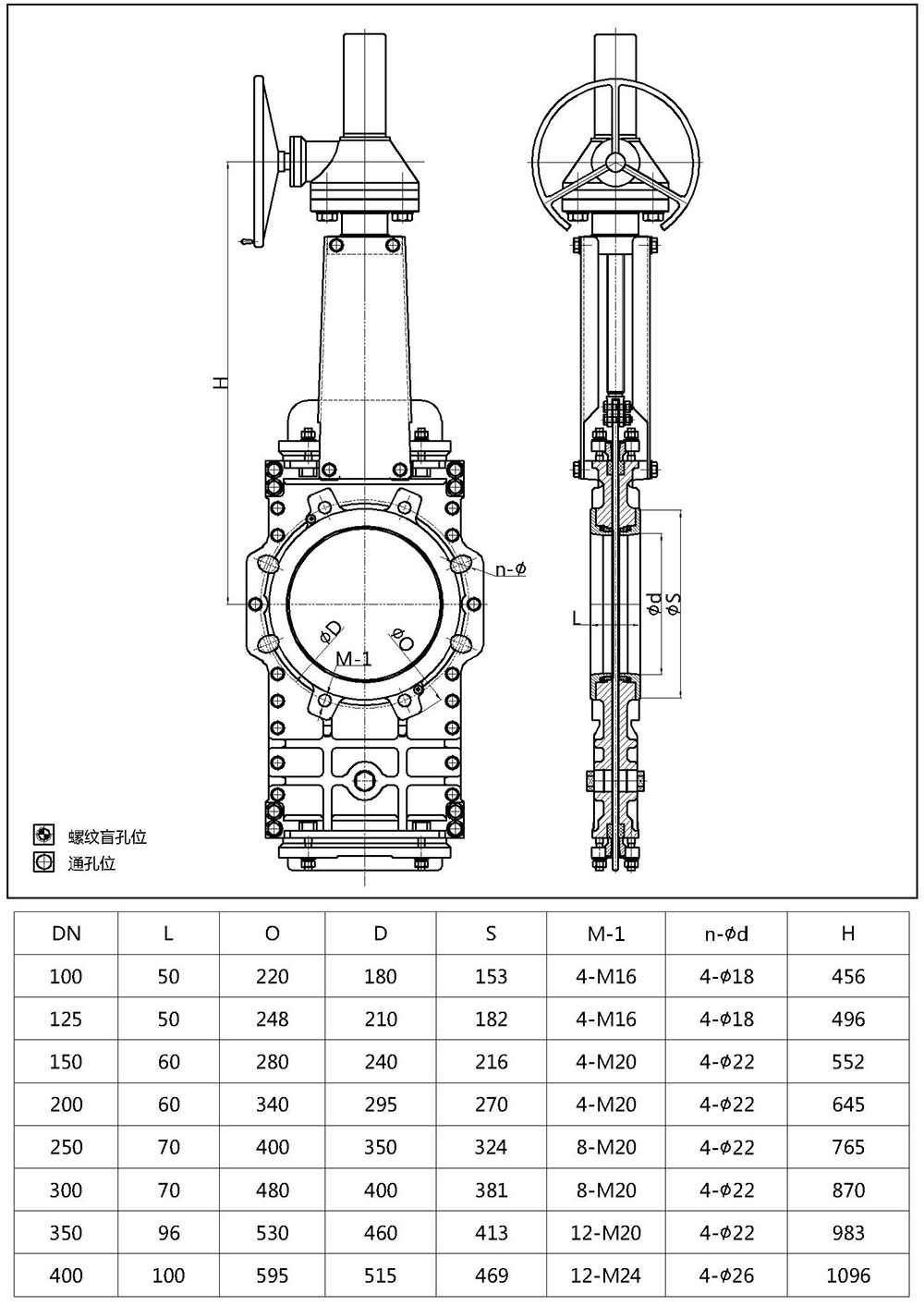

法蘭連接標準 （根據要求可提供其他法蘭標準）:

PN10、PN16、ANSI B16.5 Class 150,、BS “D”&“E”

應用范圍：污水處理、造紙行業、發電廠、化工廠、食品加工、礦業等
